干法制砂樓設計指南：從原料到成品的全流程優化方案

在砂石骨料需求持續攀升的今天，干法制砂憑借其節水環保、不受水源限制等優勢，已成為替代傳統濕法制砂的主流趨勢。一套科學設計的干法制砂樓不僅能保證成品砂品質穩定，更能顯著提升生產效率、降低綜合運營成本。本文將從工藝布局、設備選型、環保設計等核心維度，詳解干法制砂樓的設計要點。

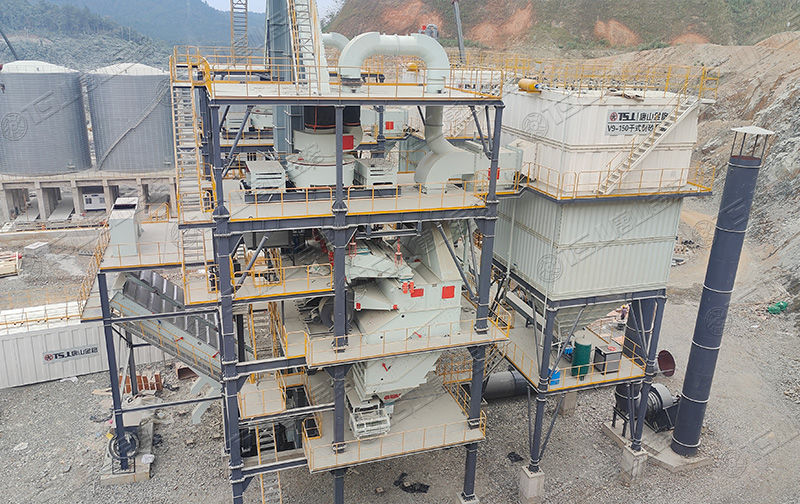

制砂樓

設計前期：原料特性決定工藝方向

干法制砂樓設計的首要前提是原料特性分析，不同巖性的物料需要匹配差異化的工藝方案：

花崗巖、玄武巖等硬巖：這類物料莫氏硬度多在 6-7 級，破碎難度大且易產生針片狀顆粒，需配置顎破 + 圓錐破的二級破碎環節，制砂機宜選用沖擊式制砂機并匹配高耐磨配件。

石灰巖、白云巖等中硬巖：硬度通常在 3-5 級，可采用顎破 + 反擊破的組合，制砂機選擇沖擊式或錘式均可，成品粒形更易控制。

鵝卵石、河卵石：雖硬度較高但質地均勻，破碎環節可簡化為顎破 + 制砂機的兩段式工藝，重點強化制砂機的石打石破碎腔設計。

核心工藝布局：遵循 "多破少磨" 原則

科學的工藝布局應實現 "破碎效率最大化、成品砂級配最優化"，典型的干法制砂樓工藝鏈包括：

1. 粗碎環節原料經振動篩除土后進入顎式破碎機，破碎至≤50mm 的粒徑。設計要點在于進料口尺寸與原料最大粒徑的匹配度（建議按 1.2-1.5 倍設計），并配置過載保護裝置防止鐵塊等硬物損傷設備。

2. 中細碎環節根據原料硬度選擇圓錐破或反擊破，將物料破碎至≤15mm。此環節需控制破碎產品的粒形，反擊破的板錘間隙應可通過液壓系統動態調節，圓錐破則需匹配合適的破碎腔型。

3. 制砂整形環節這是決定成品砂品質的核心環節，沖擊式制砂機的轉速、葉輪直徑、破碎腔型需根據目標成品粒度配置。對于要求嚴格的機制砂（如 C60 以上混凝土用砂），建議采用 "立軸沖擊破 + 整形機" 的雙機組合，使針片狀含量控制在 5% 以內。

4. 篩分分級環節采用多層圓振動篩實現成品砂的分級，通常設置 3-4 層篩網，分別產出 0-3mm、3-5mm、5-10mm 等規格。篩網材質建議選用聚氨酯，其耐磨性是普通鋼絲網的 3-5 倍，同時需設計便捷的篩網更換機構。

5. 石粉分離系統干法制砂的關鍵創新點，通過選粉機控制成品砂中的石粉含量（一般混凝土用砂控制在 3%-7%）。選粉機的風量、風速需與砂的粒徑分布匹配。

設備選型：匹配產能與品質需求

設備選型需遵循 "產能匹配、負荷均衡" 原則，避免因某一環節設備能力不足導致的生產瓶頸：

產能計算：按目標年產量倒推小時產能（考慮 300 天年工作日，每天 10 小時有效工作時間），并預留 10%-15% 的富余量。例如年產能 30 萬噸的制砂樓，小時產能應不低于 100 噸。

核心設備參數：沖擊式制砂機的處理能力與葉輪轉速、進料粒度正相關，選型時需參考廠家提供的性能曲線；選粉機的處理量應比制砂機大 20%，確保石粉分離充分。

輔助設備配置：皮帶輸送機的帶速建議控制在 1.2-1.8m/s，傾角不超過 18°；斗式提升機應選用離心式卸料，避免物料撒落；空氣壓縮機的排氣量需滿足所有氣動設備的同時工作需求。

環保設計：滿足綠色生產標準

干法制砂樓的環保性能直接決定項目能否通過審批及長期運營成本，重點關注以下方面：

粉塵控制：全系統采用負壓收塵設計，在破碎、篩分、轉運等環節設置密閉罩，配套高效脈沖袋式除塵器（過濾效率≥99.9%），確保排放濃度≤10mg/m3。

噪聲治理：對破碎機、風機等設備設置減振基礎，進出風口安裝消聲器，車間采用隔聲墻體（隔聲量≥30dB），使廠界噪聲符合《工業企業廠界環境噪聲排放標準》。

石粉回收利用：通過專用收集系統將分離出的石粉進行分級，粗石粉可用于制磚或路基材料，細石粉可作為水泥混合材，實現固廢零排放。

智能化配置：提升管理效率

現代干法制砂樓應具備智能化管控能力：

中央控制系統：采用 PLC 控制系統實現設備聯動、參數調節、故障報警等功能，配備工業觸摸屏和遠程監控接口。

在線檢測系統：實時監測成品砂的粒度分布、石粉含量、含水率等關鍵指標，數據異常時自動調整生產參數。

能耗管理系統：對主要設備的用電量、油耗進行統計分析，優化生產調度以降低單位能耗。

布局設計：兼顧效率與安全

車間布局需考慮物料流向的順暢性和操作維護的便利性：

垂直布局：采用多層鋼結構框架，按工藝順序從上至下布置設備，減少物料提升次數，降低能耗。

通道設計：預留足夠寬度的檢修通道（≥1.2m）和設備安裝空間，關鍵設備上方設置起吊裝置。

安全防護：旋轉部件設置防護罩，高空平臺安裝護欄（高度≥1.2m），樓梯坡度不超過 45°。

結語

干法制砂樓的設計是一項系統工程，需在原料特性、工藝路線、設備性能、環保要求之間找到最佳平衡點。科學合理的設計方案不僅能保證成品砂達到 GB/T 14684-2022《建設用砂》標準，更能實現長期穩定運行。建議選擇具有豐富案例經驗的設計單位，結合項目實際需求定制方案，為后續生產奠定堅實基礎。
